塑料拖链 |
TP7/TP10/TP15型普通工程塑料拖链 |
TP7系列塑料拖链 |
|
型号 |
内腔（高X宽） |
外径（高X宽） |
回转半径（R） |
接头 |
|
TP.7.7 |
7X7 |
10.5X14 |
28 |
无 |
|
TP10系列塑料拖链 |
|
型号 |
内腔（高X宽） |
外径（高X宽） |
回转半径（R） |
H |
A |
|
TP10.10 |
10x10 |
17x17 |
28 |
10 |
5 |
|
TP10.15 |
10x15 |
17x22 |
28 |
15 |
10 |
|
TP10.16 |
10x16 |
15x23 |
17 |
|
|
|
TP10.20 |
10x20 |
17x27 |
28 |
20 |
15 |
|
| TP系列工程塑料拖链
特点：耐磨、耐高温、不变形、低噪音、装拆灵活、寿命特长。 |
 |
 |

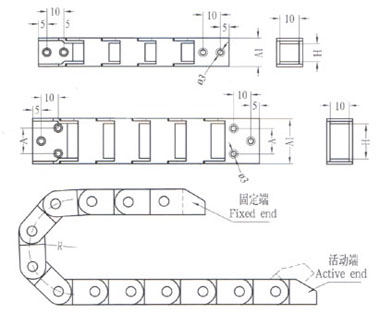

| TP10系列联接器示意图 |
 |
TP15系列塑料拖链 |
|
型号 |
内腔（高X宽） |
外腔（高X宽） |
弯曲半径（R） |
节距 |
不支撑长度（M） |
型式 |
|
TP15.15 |
15x15 |
23x26 |
28.38.48 |
30.2 |
1.3 |
开口上盖可开
|
|
TP15.20 |
15x20 |
23x31 |
28.38.48 |
30.2 |
1.3 |
|
TP15.20 |
15x20 |
20x30 |
40 |
30.2 |
1.3 |
|
TP15.30 |
15x30 |
23x43 |
28.38.48 |
30.2 |
1.3 |
|
TP15.40 |
15x40 |
23x53 |
28.38.48 |
30.2 |
1.3 |
|
TP15.50 |
15x50 |
23x63 |
28.38.40.48 |
30.2 |
1.3 |
|
 |

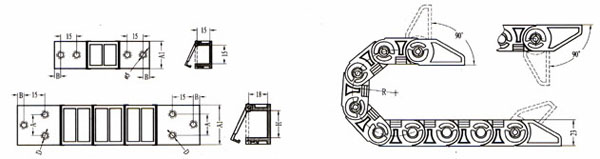

| TP15系列联接器示意图 |
 |
|
| |
| |
|
