TSL钢制拖链系列-1


  TSL型钢制拖链可承载数量多,重量大的电缆及油 管.自由悬置(允许不用支承轮)长度大.支撑板可依顾 客需要制作,适用于工作母机,移动机械等。其弯曲半径 为50—600mm,链板高度为35—1 50mm,可任意选用。
  TSL型钢制拖链其使用行程最大 32米。适用于所有传动方式。可随意加长和缩短。此外,可通过改变销轴获得改变弯曲半径。
拖链的支撑板宽度为1 50 mm至600mm.孔与孔之间的间隔最为5mm。
  链板的高度,也就是支撑板的高度,是由电缆最大直径决定的,机床最大限度运转日寸,如拖链的宽度超过300mm,拖链的长度超过4m时出于稳定性原因,应考虑选择加大一号规格的拖链。
  弯曲半径要根据电缆的最大直径选择并应达到电缆径的1 0倍。弯曲半径可根据所给表格选50-600mm,行程小的可相应选择较小的半径。

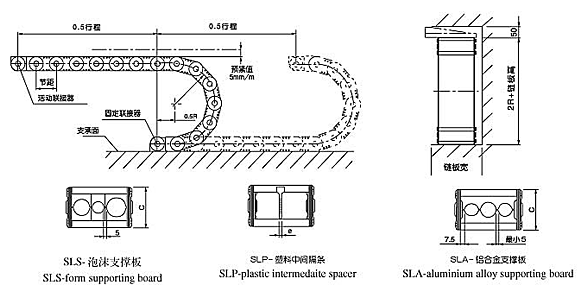

拖链的长=1/2行程+4个弯曲半径,这只适用于当固定联结是在行程的中点时拖链的固定可根据机床的位置情况选择。固定角钢可放在外周或内同在拖链内或外部,一般情况联结部分在拖链内.而向外周。
