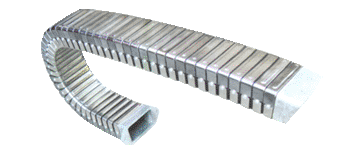

DGI型导管防护套

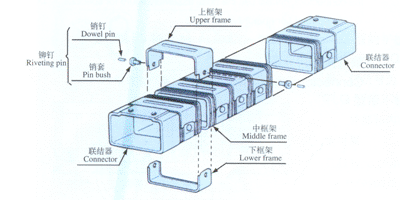

结构制作与用途

　　铁板外径镀铬处理，和不锈钢及塑料两种，内有增强尼龙66加纤维组合而成；套板不锈钢板抛光处理，内有工程塑料组合而成，结构合理，强度高、不变型、外型精美等优点。
　　安装方便，适用于各类机床机械电器、液压汽动管线防护和装饰美主机整体造型。确保操作人员劳动安全，增强我国机床，机械设备在国际市场的竞争能力。

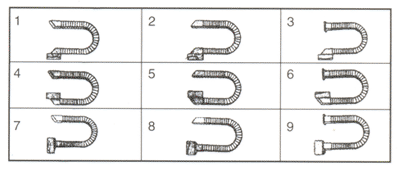

造 形
注明规格与型号如下所示：
(1)如1#1200-D-II或25×45×1200-A-II
(2)如3#1800-CD-III或52×102×1800-DD-IV
选型请注意规格、型号、装配形式 A、B、C、D
型号
Type
1#
12
3#
4#
规格
Spec.
25×45
38×73
52×102
72×162
外型
Appearance
39×62
53×91
70×122
93×186
弯曲半径
Bending radius
65
100
140
185
不支承长度
Length for non-supporting
1.5
2
2.5
3.0
负载重量
Load Weight
3
4
8
20

h
b
e
d1
I1
I2
1#
35
60
22
φ6.5
30
15
2#
50
85
50
φ6.5
35
15
3#
65
114
65
φ8.5
40
20
4#
85
175
100
φ8.5
45
20
h
b
e
d1
I1
I2
1#
35
60
75
φ6.5
30
90
2#
50
85
105
φ8.5
35
120
3#
65
114
140
φ8.5
40
160
4#
85
175
200
φ8.5
45
226
h
b
ed
d1
I1
eh
h1
1#
35
60
18
φ6.5
30
55
70
2#
50
85
45
φ6.5
35
70
85
3#
65
114
60
φ8.5
40
90
110
4#
85
175
95
φ8.5
45
110
135
h
b
e
d1
I1
I2
1#
35
60
22
φ6.5
60
15
2#
50
85
50
φ6.5
65
15
3#
65
114
82
φ8.5
70
20
4#
85
175
40
φ8.5
75
20
